PlantUML 绘制用例图

https://plantuml.com/zh/use-case-diagram 具体用法参照该文档

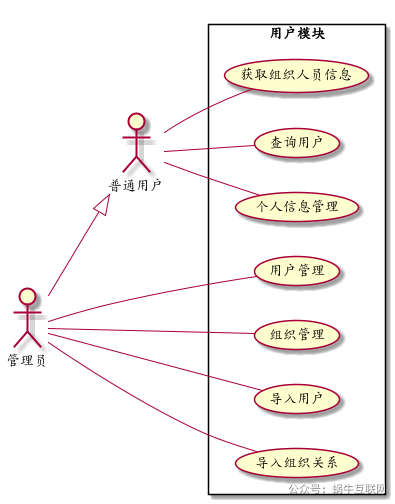

下面就记录一个实例



首先,left to right direction是用来设置方向的

然后,`actor ×××`定义参与者,最好定义一下,如果只在rectangle块里定义,参与者会被画到框中

然后,:管理员:--|>:普通用户:描述角色之间的泛化关系

然后定义一个矩形,`rectangle 用户模块{}`

里面就定义各种关系,两个冒号包围着的是参与者,括号()中的是用例,中间的线--为水平方向的,如果是-->默认是竖直方向的,-的个数可以表示线的长短。
